脹緊套型號： Z15

脹緊套注意事項：建議對輪轂和軸進行淬火等熱處理。軸強度不夠，導致傳達扭矩降低，或使連接環附著于軸上，無法將其拔出連接，拆卸后，重新使用時，要注意螺栓的變形和變長問題等。螺栓發生變性，變長問題時，不可重新使用。需更換新螺栓。脹緊套特征：可傳達高扭矩。擰緊時，不向輪轂軸向移動。便于調整軸向的位置，安裝及拆卸，提高工作效率。除特殊尺寸產品以外，普通產品只可通過使螺栓松動，進行拆卸。該產品有拆卸用螺絲孔，在因鐵銹難以拆卸的條件下，也可輕松拆卸。

脹緊套咨詢/訂購示例：

1).型號-內徑+外徑 Z15型、內徑d=25mm、外徑D=50mm

Z15-25×50

2).型號不清楚需提供：內徑、外徑、高度

脹緊套產品規格型號表：

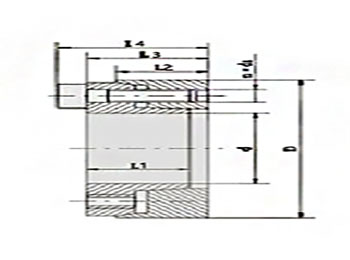

脹緊套基本尺寸（mm）Dimensions							額定負荷		內六角螺釘			脹套與軸結合面上的壓力pt N/mm²	脹套與輪載結合面上的壓力pt N/mm²	重量 kg
型號	d	D	L1	L2	L3	L4	轉矩Mt	軸向力Ft kN.m	d1	n	MA N．m	脹套與軸結合面上的壓力pt N/mm²	脹套與輪載結合面上的壓力pt N/mm²	重量 kg
Z15-20X47	20	47	20	17	23	29	0.34	34	M6	5	17	242	121	0.25
Z15-22X47	22	47	20	17	23	29	0.38	34	M6	5	17	220	121	0.24
Z15-24X50	24	50	20	17	23	29	0.41	34	M6	5	17	202	114	0.27
Z15-25X50	25	50	20	17	23	29	0.43	34	M6	5	17	194	114	0.29
Z15-28X55	28	55	20	17	23	29	0.6	42	M6	6	17	207	124	0.31
Z15-30X55	30	55	20	17	23	29	0.64	42	M6	6	17	194	124	0.3
Z15-35X60	35	60	20	17	23	29	0.9	51	M6	7	17	194	133	0.33
Z15-40X65	40	65	20	17	23	29	1.03	51	M6	8	17	194	140	0.37
Z15-45X75	45	75	24	20	28	36	1.8	80	M8	6	41	200	144	0.62
Z15-50X80	50	80	24	20	28	36	2.3	80	M8	7	41	210	156	0.67
Z15-55X85	55	85	24	20	28	36	2.9	107	M8	8	41	218	169	0.72
Z15-60X90	60	90	24	20	28	36	3.2	107	M8	8	41	200	160	0.77
Z15-65X95	65	95	24	20	28	36	3.8	120	M8	9	41	208	171	0.82
Z15-70X110	70	110	29	24	34	44	6	170	M10	8	83	225	173	1.5
Z15-75X115	75	115	29	24	34	44	6.4	170	M10	8	83	210	166	1.59
Z15-80X120	80	120	29	24	34	44	6.8	170	M10	8	83	197	159	1.67
Z15-85X125	85	125	29	24	34	44	8.1	190	M10	9	83	209	171	1.76
Z15-90X130	90	130	29	24	34	44	9.6	210	M10	10	83	219	183	1.84
Z15-95X135	95	135	29	24	34	44	10.1	210	M10	10	83	207	176	1.9
Z15-100X145	100	145	33	28	38	50	11	220	M12	8	145	190	154	2.58
Z15-110X155	110	155	33	28	38	50	14	250	M12	9	145	194	162	2.79
Z15-120X165	120	165	33	28	38	50	17	280	M12	10	145	198	170	3
Z15-130X180	130	180	38	33	43	55	23	350	M12	12	145	190	158	4.1
Z15-140X190	140	190	38	33	43	55	24	345	M12	12	145	177	150	4.37
Z15-150X200	150	200	38	33	43	55	30	400	M12	14	145	192	166	4.63
Z15-160X210	160	210	38	33	43	55	35	440	M12	15	145	193	170	4.9
Z15-170X225	170	225	43	38	49	63	41	480	M14	12	230	176	151	6.56
Z15-180X235	180	235	43	38	49	63	51	560	M14	14	230	194	168	6.9
Z15-190X250	190	250	51	46	57	71	61	640	M14	16	230	177	150	9.27
Z15-200X560	200	260	51	46	57,	71	72	700	M14	18	230	190	162	9.7
Z15-220X285	220	285	55	50	61	77	99	900	M16	16	355	198	168	12.3
Z15-240X305	240	305	55	50	61	77	108	900	M16	16	355	181	157	13.3
Z15-260X325	260	325	55	50	61	77	130	1000	M16	18	355	188	165	14.3
Z15-280X355	280	355	65	60	73	91	170	1200	M18	18	485	178	152	21.4
Z15-300X375	300	375	65	60	73	91	200	1350	M18	20	485	184	160	22.7
Z15-320X405	320	405	77	72	85	105	275	1700	M20	20	690	189	160	32.2
Z15-340X425	340	425	77	72	85	105	290	1700	M20	20	690	178	152	34
Z15-360X455	360	455	89	84	99	121	385	2000	M22	20	930	181	152	47.2
Z15-380X475	380	475	89	84	99	121	430	2200	M22	21	930	180	153	49.5
Z15-400X495	400	495	89	84	99	121	450	2200	M22	21	930	171	147	51.8
Z15-420X515	420	515	89	84	99	121	545	2500	M22	24	930	186	161	54.2
Z15-440X545	440	545	101	96	113	137	660	3000	M24	24	1200	181	154	72
Z15-460X565	460	565	101	96	113	137	690	3000	M24	24	1200	173	148	74.9
Z15-480X585	480	585	101	96	113	137	720	3000	M24	24	1200	166	143	77
Z15-500X605	500	605	101	96	113	137	880	3400	M24	28	1200	186	162	80.8
Z15-520X630	520	630	101	96	113	137	915	3400	M24	28	1200	179	155	88.1
Z15-540X650	540	650	101	96	113	137	950	3400	M24	28	1200	172	150	91.1
Z15-560X670	560	670	101	96	113	137	1060	3700	M24	30	1200	178	156	94.2
Z15-580X690	580	690	101	96	113	137	1100	3700	M24	30	1200	172	152	97.3
注：Z15型脹緊聯結套螺釘的機械性能等級為12.9級。

乙諦脹緊套工作原理:

脹緊套是一種無鍵聯結裝置，其原理和用途是通過高強度拉力螺栓的作用，在內環與軸之間、外環與輪轂之間產生巨大抱緊力，以實現機件與軸的無鍵聯結。當承受負荷時，靠脹套與機件、軸的結合壓力及相伴產生的摩擦力傳遞轉矩、軸向力或二者的復合載荷。脹套聯接主要有以下優點：對中精度高；安裝/調整/拆卸方便；強度高，聯結穩定可靠；在超載時可以保護設備不受損壞，尤其適用于傳遞重型負荷。廣泛應用于重型機械、風力發電、包裝機械、印刷機械、數控機床、自動化設備等領域。
